Eigenschaften und Klassifizierung von optischen Fasern

Optische Faser ist eine Art Faser aus Glas oder Kunststoff, die das Lichtübertragungswerkzeug verwendet, um Licht in diesen Fasern durch das Prinzip der totalen inneren Reflexion zu übertragen. Es besteht aus einem Faserkern, einer Mantel und Schutzhülle. Üblicherweise verwendet die Sendevorrichtung an einem Ende der Faser eine Leuchtdiode oder einen Laser, um Lichtimpulse in die Faser zu senden, und die Empfangsvorrichtung am anderen Ende der Faser verwendet eine lichtempfindliche Komponente, um den Impuls zu erkennen. Da der Übertragungsverlust von Informationen in optischen Fasern in den Drähten viel niedriger ist als der Verlust der Elektrizitätsleitung in Drähten, wird es häufig als Langstreckeninformationsmedium verwendet. Optische Fasern können in eingeteilt werdenEinzeldustellende optische FasernundOptische Fasern mit mehreren Modus.

Eigenschaften von optischen Fasern

Der Hauptgrund für die schnelle Entwicklung der optischen Faser besteht darin, dass er die folgenden Eigenschaften aufweist: Eine, die Übertragungsbandbreite ist sehr breit und die Kommunikationskapazität ist groß. Zwei, der Übertragungsverlust ist klein, der Relaisabstand ist lang, insbesondere für die Fernübertragung geeignet. Drei, starke Anti-Blitz- und elektromagnetische Interferenzfähigkeit. Vier, gute Vertraulichkeit, nicht leicht zu leiden oder abgefangen. Fünf, geringe Größe und geringes Gewicht. Sechs, geringer Bitfehlerrate und hohe Übertragungssicherheit. Sieben, die Preise fallen.

Klassifizierung von optischen Fasern

Optische Faser ist gemäß dem Übertragungsmodus in Single-Mode-Faser- und Multi-Mode-Faser unterteilt.

Single-Mode-Faser: Wenn die geometrische Größe der Faser mit der Wellenlänge des Lichts verglichen werden kann, dh wenn die geometrische Größe des Kerndurchmessers nicht viel von der Wellenlänge des optischen Signals unterscheidet, beträgt er im Allgemeinen 5 ~ 10 und die Wellenlänge beträgt im Allgemeinen 1330 nm oder 1550nm. Die optische Faser ermöglicht es sich nur, einen Modus dazu zu bringen, darin zu verbreiten, und Single-Mode-Faser weist eine extrem breite Bandbreite auf, die besonders für eine optische Faserverbindung mit langer Entfernung geeignet ist. Seine Eigenschaften sind: Kleiner Kerndurchmesser, etwa 8,3 μm; Es wird nur ein Modus der Lichtwelle übertragen; Frequenzbandbreite; Dispersion ist klein; Die Übertragungsabstand ist lang.

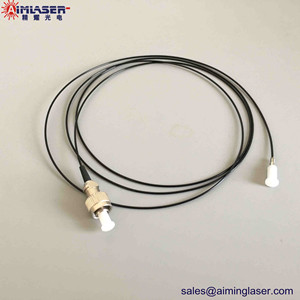

Multimodefaser: Die geometrische Größe des Multimode-Faserkerns ist viel größer als die Wellenlänge der Lichtwelle, im Allgemeinen 50, 62,5 ummer, und die Wellenlänge beträgt im Allgemeinen 850 nm, 1300nm; Das optische Signal wird in mehreren Modi propagiert; Kleinkapazität, kurzgeschlossene optische Faserübertragungskommunikation. Seine Eigenschaften sind: Der Durchmesser des Faserkerns ist groß; Es kann Lichtwellen verschiedener Modi übertragen; Es wird die Dispersion von Licht erzeugen; Die Übertragungsentfernung ist begrenzt. Multimode-Faser ist oft kostengünstig in Gebäuden oder auf Corporate-Campus.

Optische Faseranschlüsse können unterteilt werden, in: FC, SC, ST, LC, D4, DIN, MU, MT-R und andere Typen entsprechend der Struktur des Verbinders. Die allgemein verwendeten sind FC, SC, ST und LC.
